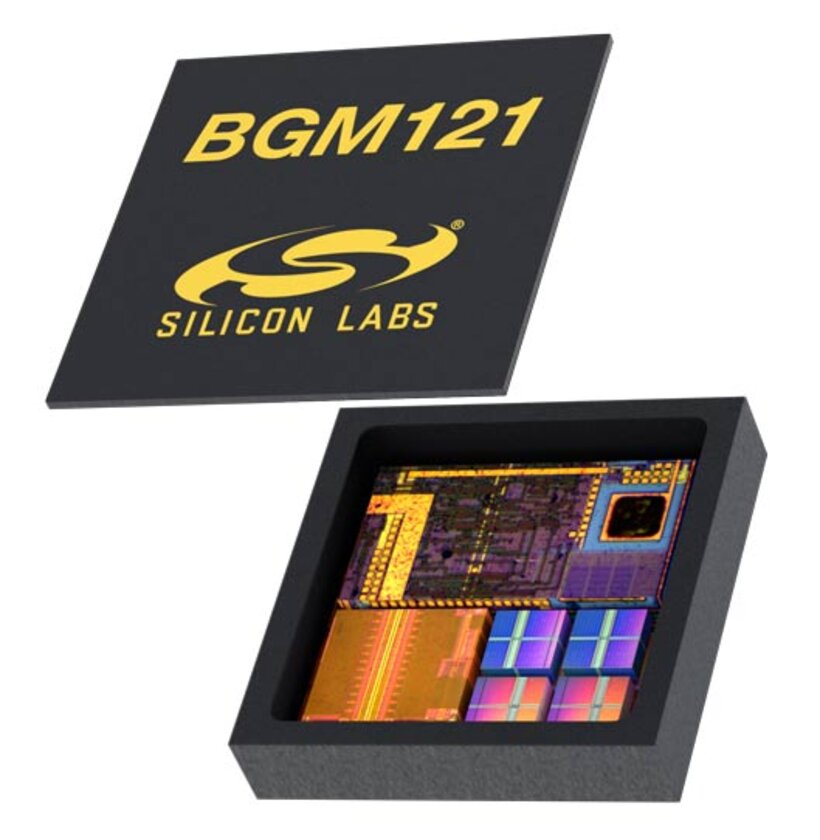

BGM121
Das kleinste Bluetooth-SiP-Modul der Welt
Das Blue Gecko Bluetooth® SIP Modul BGM121 von Silicon Labs hat eine Sendeleistung von +8 dBm und eignet sich für Anwendungen, bei denen ultrakleine Abmessungen, zuverlässige Hochleistungs-HF, geringer Stromverbrauch und einfache Anwendungsentwicklung die wichtigsten Anforderungen sind. Mit seinen Abmessungen von 6,5 x 6,5 x 1,4 mm eignet sich das BGM121-Modul für Anwendungen, bei denen die Größe eine Rolle spielt. Im BGM121 ist außerdem eine leistungsstarke, extrem robuste Antenne integriert, die nur minimalen Platz auf der Leiterplatte, im Kunststoff und im Metall benötigt. Die gesamte vom BGM121 benötigte Leiterplattenfläche beträgt nur 51 mm². Der BGM121 integriert auch einen Bluetooth 4.2-kompatiblen Bluetooth-Stack und kann auch Endbenutzeranwendungen on-board ausführen oder alternativ als Netzwerk-Coprozessor über eine der Host-Schnittstellen verwendet werden.
Unterstützte Protokolle:
- Bluetooth 4.2
- Bluetooth 5 angezeigt
- Bluetooth Mesh
Drahtloses System-on-Chip mit geringem Stromverbrauch:
- Leistungsstarker 32-Bit 38,4 MHz ARM Cortex®-M4 mit DSP-Befehls- und Gleitkommaeinheit für effiziente Signalverarbeitung
- 256 kB Flash-Programmspeicher
- 32 kB RAM-Datenspeicher
- 2,4 GHz Funkbetrieb
- 8 dBm Sendeleistung
Geringe Energieaufnahme:
- 9,0 mA RX-Strom bei 2,4 GHz
- 8,2 mA Sendestrom bei 0 dBm Ausgangsleistung bei 2,4 GHz
- 63 μA/MHz im aktiven Modus (EM0)
- 2,5 μA EM2 DeepSleep-Strom (voller RAM-Speicher und RTCC läuft vom LFXO)
- 2,1 μA EM3 Stop-Strom (State/RAM-Retention)
- Wake on Radio mit Signalstärkeerkennung, Präambelmustererkennung, Frame-Erkennung und Timeout
Hohe Empfangsleistung:
- -91 dBm Empfindlichkeit bei 1 Mbit/s GFSK (2,4 GHz)
Großer Betriebsbereich:
- 1,85 V bis 3,8 V einfache Spannungsversorgung
- 2,4 V bis 3,8 V bei Verwendung von DC-DC
- Integrierter DC-DC
- -40 °C bis +85 °C
Unterstützung für Internet-Sicherheit:
- Mehrzweck-CRC
- Zufallszahlengenerator
- Hardware-Kryptobeschleunigung für AES 128/256, SHA-1, SHA-2 (SHA-224 und SHA-256) und ECC
Abmessungen:
- 6,5 mm x 6,5 mm x 1,4 mm
Große Auswahl an MCU-Peripherie:
- 12-Bit 1 Msps SAR Analog-Digital-Wandler (ADC)
- 2 × Analog-Komparator (ACMP)
- Digital/Analog-Stromwandler (IDAC)
- 32 Pins, die mit analogen Kanälen (APORT) verbunden sind und von Analogkomparatoren, ADC und IDAC gemeinsam genutzt werden
- 32 Allzweck-E/A-Pins mit Ausgangszustandsspeicherung und asynchronen Interrupts
- 8-Kanal-DMA-Controller
- 12-Kanal-Peripherie-Reflex-System (PRS)
- 2 × 16-Bit Timer/Zähler
- 3 + 4 Compare/Capture/PWM-Kanäle
- 32-Bit-Echtzeitzähler und Kalender
- 16-Bit-Low-Energy-Timer zur Erzeugung von Wellenformen
- 32-Bit-Ultra-Low-Energy-Timer/Zähler für periodisches Aufwachen aus jedem Energiemodus
- 16-Bit-Impulszähler mit asynchronem Betrieb
- Watchdog-Timer mit eigenem RC-Oszillator @ 50 nA
- 2 × Universeller synchroner/asynchroner Empfänger/Sender (UART/SPI/SmartCard (ISO 7816)/IrDA/I²S)
- Niedrigenergie-UART (LEUART™)
- I²C-Schnittstelle mit SMBus-Unterstützung und Adresserkennung im EM3-Stop
Der auf Bluetooth, Bluetooth Smart und Wifi Technologien spezialisierte Hersteller Silicon Labs aus Austin / Texas bietet eine umfangreiche Familie verschiedenster Bluetooth, Bluetooth Smart und Wifi Module zum Einsatz in der Industrie, Medizin, Telemetrie, Telematik, M2M und mobilen Systeme.
