LV100

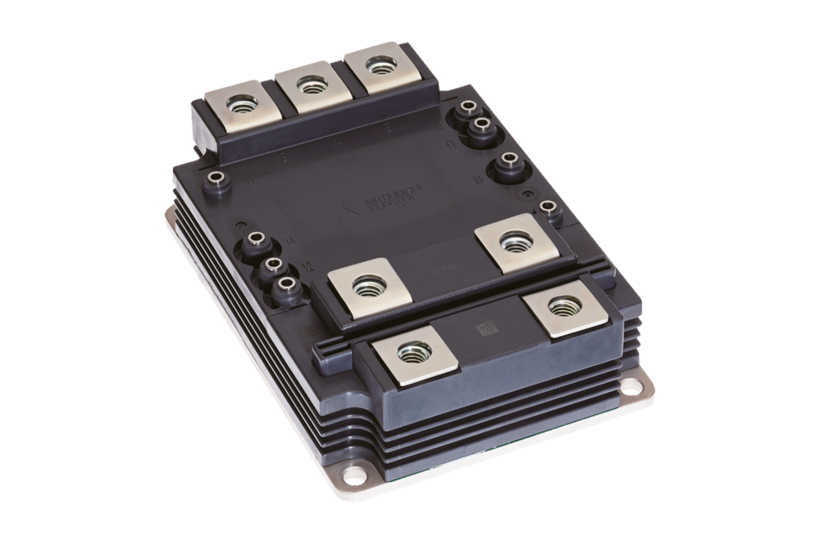

Die X-Serie bietet Halbbrücken-Module bis 6500 V sowie 1200 A mit IGBT-Chips der 7. Generation in einem nur 100 x 140 x 40 mm großen Gehäuse mit Aluminium-Baseplate, dem LV100 bzw. HV100.
Die LV100 Serie steht jetzt auch für Industrieanwendungen zur Verfügung. Der Hersteller Mitsubishi hat bei diesen Modulen Leistungs-Halbleiter-Chips bereits im Modul parallelgeschaltet. Ein niederinduktiver symmetrischer Aufbau im Modul sorgt für eine gleichmäßige Auslastung der Halbleiter-Chips. Die Anschlüsse der Module sind so konstruiert, dass sich diese optimal für eine Parallelschaltung der Module eignen. Auch hier wird durch die Konstruktion ein symmetrischer Aufbau gefördert. Somit steht einer Leistungssteigerung nichts mehr im Wege.
Die erhältlichen Sperrspannungen (z. B. 2 kV) der Module erlauben zudem eine 2-Level Technologie, wo in der Vergangenheit oft 3-Level erforderlich waren. Auch hierdurch kann der Gesamtaufbau vereinfacht werden.
